Como uma montadora de veículos tem a certeza de que a engrenagem do câmbio ou o eixo da suspensão realmente receberam o tratamento térmico correto?
É impossível saber apenas olhando para a peça a olho nu. É aqui que entra a Metalografia — a “impressão digital” dos metais e uma das ferramentas mais indispensáveis no controle de qualidade da indústria automotiva.
Quando um carro está a 110 km/h em uma rodovia, a falha estrutural de um único componente metálico pode ser fatal. A metalografia garante que a estrutura interna das peças suporte o estresse do mundo real.
O que é a Metalografia?
Em termos simples, a metalografia é o estudo da microestrutura dos metais e suas ligas. Usando microscópios de alta potência (ópticos ou eletrônicos), os engenheiros de qualidade conseguem enxergar a organização dos grãos do metal, a presença de impurezas, microtrincas e, principalmente, validar se tratamentos como a têmpera e o revenimento atingiram a profundidade e a estrutura exatas que o projeto exige.
Por que ela é vital na Indústria Automotiva?
- Prevenção de Falhas Catastróficas: Peças como virabrequins, bielas, eixos e componentes de freio sofrem cargas cíclicas absurdas (fadiga). A metalografia identifica defeitos microscópicos antes que a peça vá para a linha de montagem.
- Auditoria de Fornecedores: Montadoras compram milhares de peças de terceiros. Analisar o lote no microscópio é a única forma de garantir que o fornecedor entregou o aço com a liga e o tratamento térmico combinados, e não um material de qualidade inferior.
- Análise de Falhas (Troubleshooting): Se uma peça quebra durante os testes de pista (ou pior, em campo), a metalografia atua como uma “autópsia” para descobrir se o problema foi erro de projeto, defeito de fabricação ou uso extremo do motorista.
O Passo a Passo da Preparação Metalográfica
Você não pode simplesmente colocar um pedaço de bloco de motor debaixo da lente. Para que a microestrutura fique visível, a amostra precisa passar por uma preparação rigorosa. O erro em qualquer uma dessas etapas compromete a análise:
1.Corte (Seccionamento):Uso de disco abrasivo com refrigeração.
A região de interesse da peça é cortada. É vital usar refrigeração constante para não gerar calor, o que alteraria a estrutura original do metal que se quer analisar.
2.Embutimento:
A pequena amostra cortada é encapsulada em uma resina (geralmente baquelite). Isso cria um “cilindro” fácil de manusear nas etapas seguintes.
3.Lixamento e Polimento:
A face da amostra passa por lixas de granulações cada vez mais finas e, depois, por panos de polimento com pasta de diamante ou alumina, até atingir um acabamento espelhado, sem nenhum risco visível.
4.Ataque Químico (Etching):
Esta é a mágica do processo. Um ácido específico (como o Nital para aços) é aplicado por poucos segundos na superfície polida. Ele corrói os contornos dos grãos de forma desigual, revelando o desenho da estrutura.

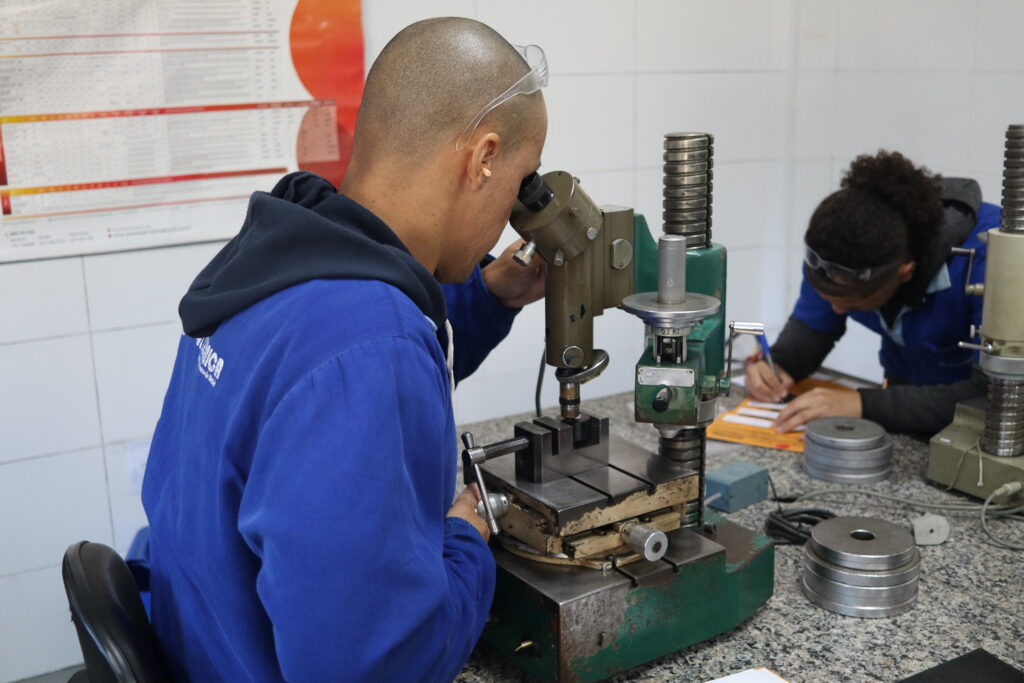

5.Análise Microscópica:
A amostra vai para o microscópio. Agora é possível ver fases como martensita (dura e frágil), perlita, bainita, além de medir o tamanho dos grãos e a profundidade de tratamentos superficiais.
O Que o Microscópio Revela?
Para entender o que os engenheiros procuram, veja os problemas mais comuns que só essa técnica detecta e suas consequências em um veículo:
| O Que é Encontrado (Microestrutura) | Causa Comum no Processo | Consequência Automotiva |
| Inclusões não metálicas (sujeira) | Má qualidade na fusão do aço na usina. | Início de trincas; quebra prematura de eixos. |
| Grãos muito grandes | Superaquecimento prolongado no forno. | Redução drástica da resistência a impactos. |
| Camada cementada muito fina | Pouco tempo no forno de cementação. | Desgaste rápido dos dentes das engrenagens. |
| Descarbonetação superficial | Falta de atmosfera controlada ao aquecer. | Perda de dureza na superfície; fadiga precoce. |
No fim das contas, a metalografia é a fronteira final da segurança automotiva. Ela prova que a engenharia planejada no computador foi perfeitamente executada no chão de fábrica, garantindo que o seu carro responda exatamente como deve nas situações mais extremas.
